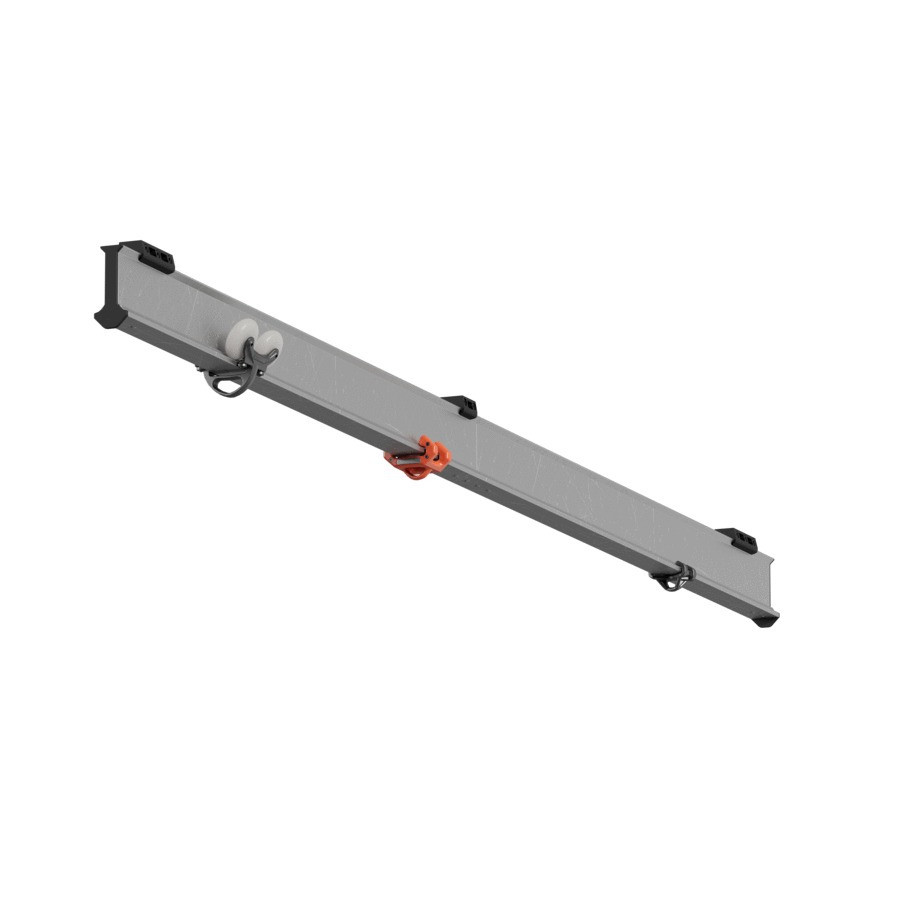

Ligne de vie rail sur charpente métallique CONEKT
Ligne de vie rail sur charpente métallique CONEKT

Ligne de vie rail sur charpente métallique CONEKT

Garantie 5 ans
Norme: EN795:2012/CEN/TS 16415:2013

La ligne de vie à rail CONEKT vous permet de travailler sereinement en hauteur. Grâce à une flèche maîtrisée, vous pourrez aisément la placer dans des environnement de faible hauteur. La rigidité du rail vous apportera également un confort de déplacement optimum.

Sélectionnez votre référence
+
-

Avantages & points forts

Gamme simple et rapide à poser, design épuré, pas de règle de distance entre fixation et éclisse

Caractéristiques techniques

Référence Quantité Devis
Ref. CRA2
Code A0014108

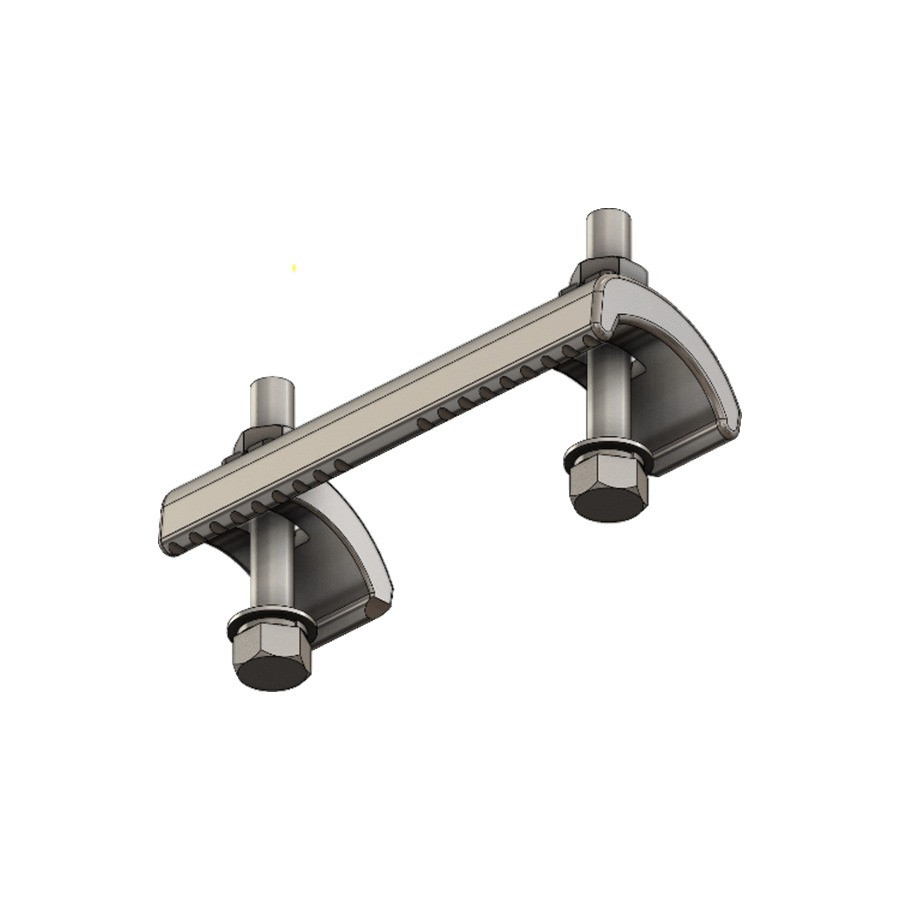

Crapaud double CONEKT
+
-
Ref. SC2
Code A0014110

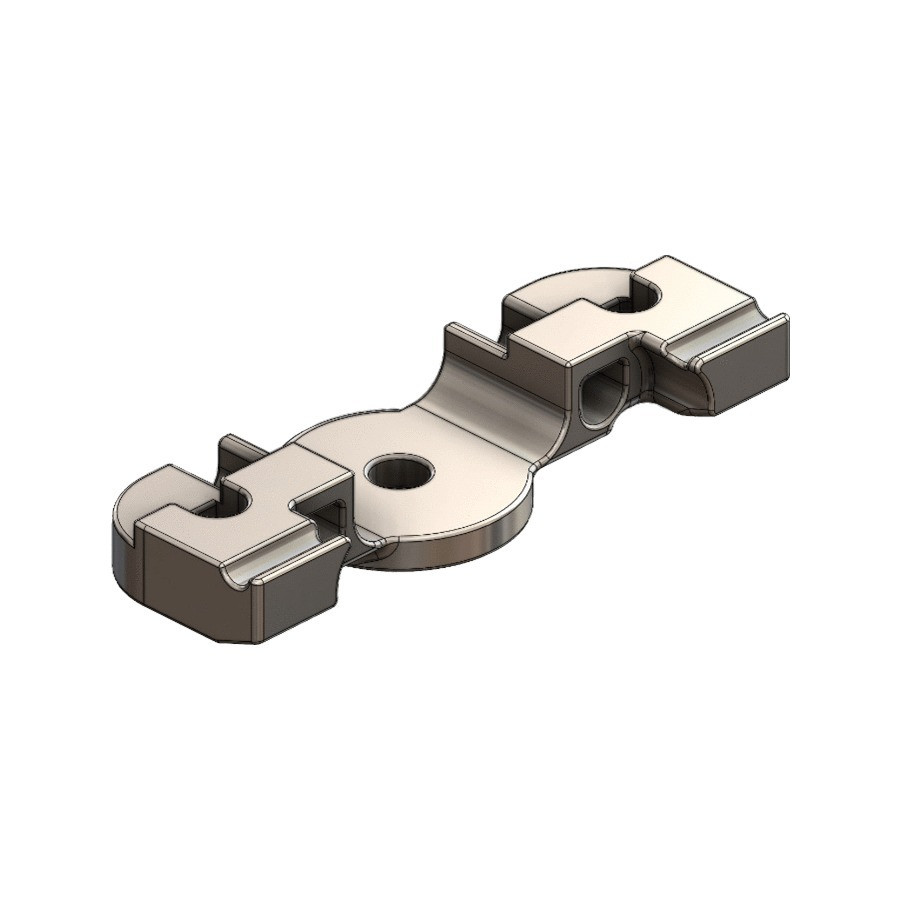

Support à crapauter pour crapaud double CONEKT
+
-
Ref. AR2
Code A0014107

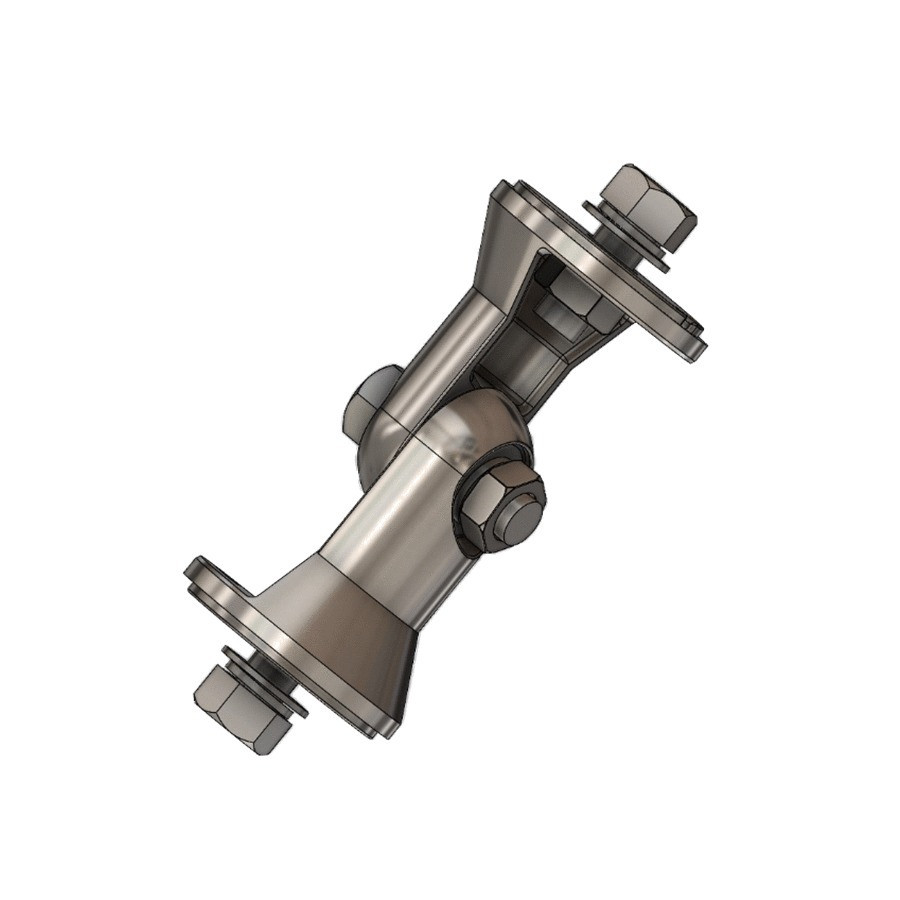

Articulation CONEKT
+
-
Ref. AD
Rehausse diabolo H100M CONEKT
+
-
Ref. R25

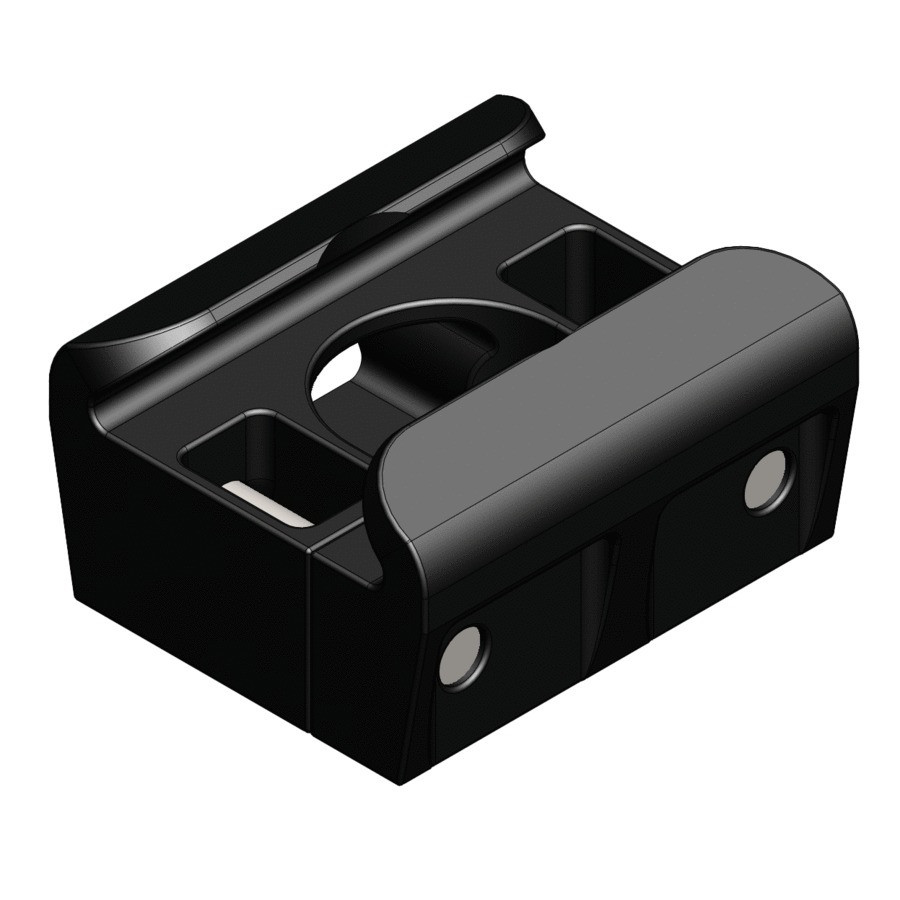

Fixation courte de rail CONEKT
+
-
Ref. R25XL

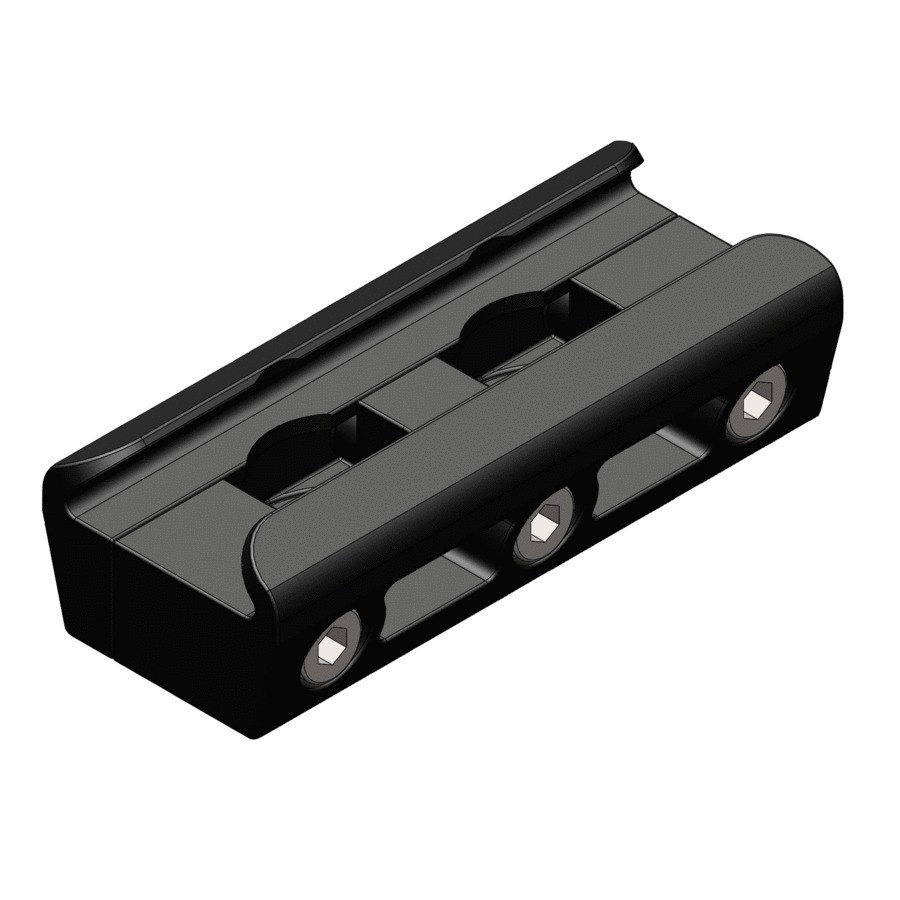

Fixation large de rail CONEKT
+
-
Ref. SR2
Code A0014109

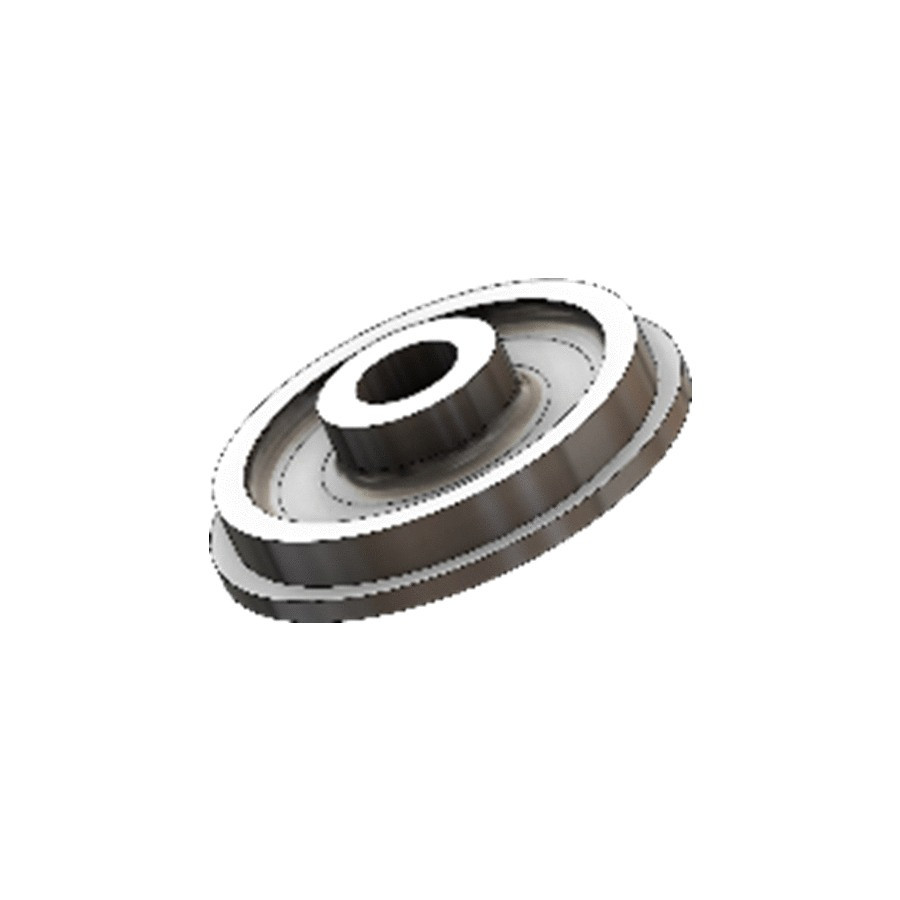

Bouchon de finition pour tube de rallonge CONEKT
+
-
Ref. TCONEKT
Code A0014112

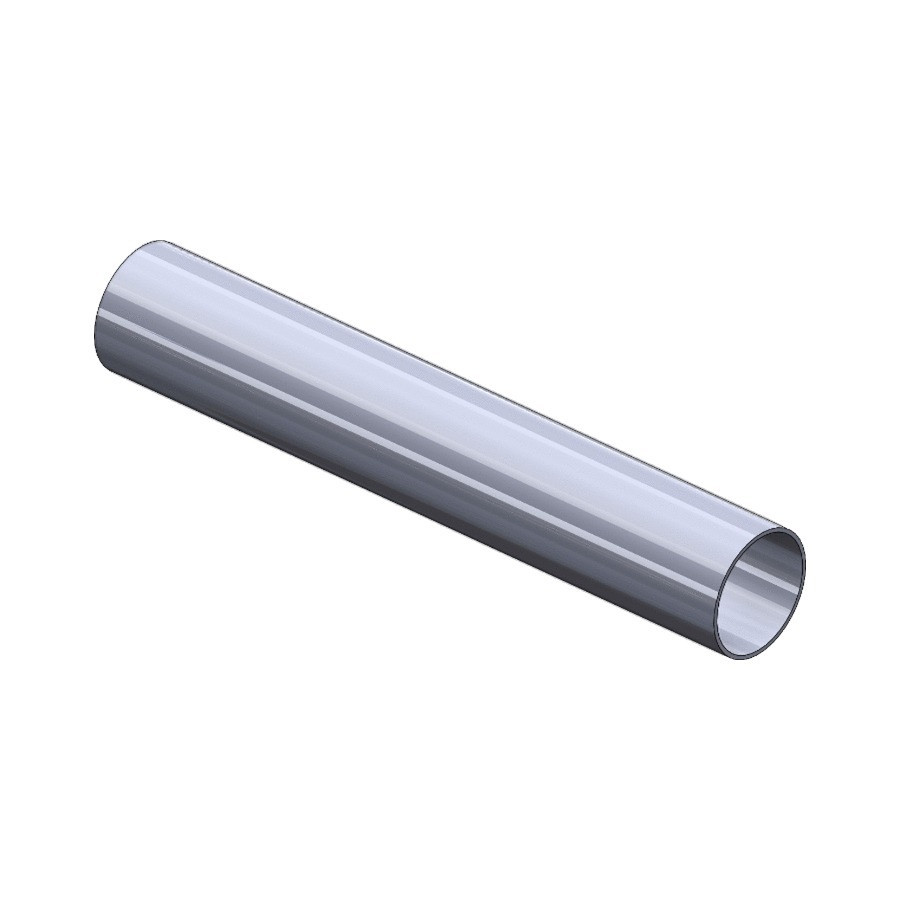

Tube de rallonge diam 60MM sur mesure CONEKT
+
-
Crapaud double CONEKT
Référence : CRA2
Quantité :
+
-
Support à crapauter pour crapaud double CONEKT
Référence : SC2
Quantité :
+
-
Articulation CONEKT
Référence : AR2
Quantité :
+
-

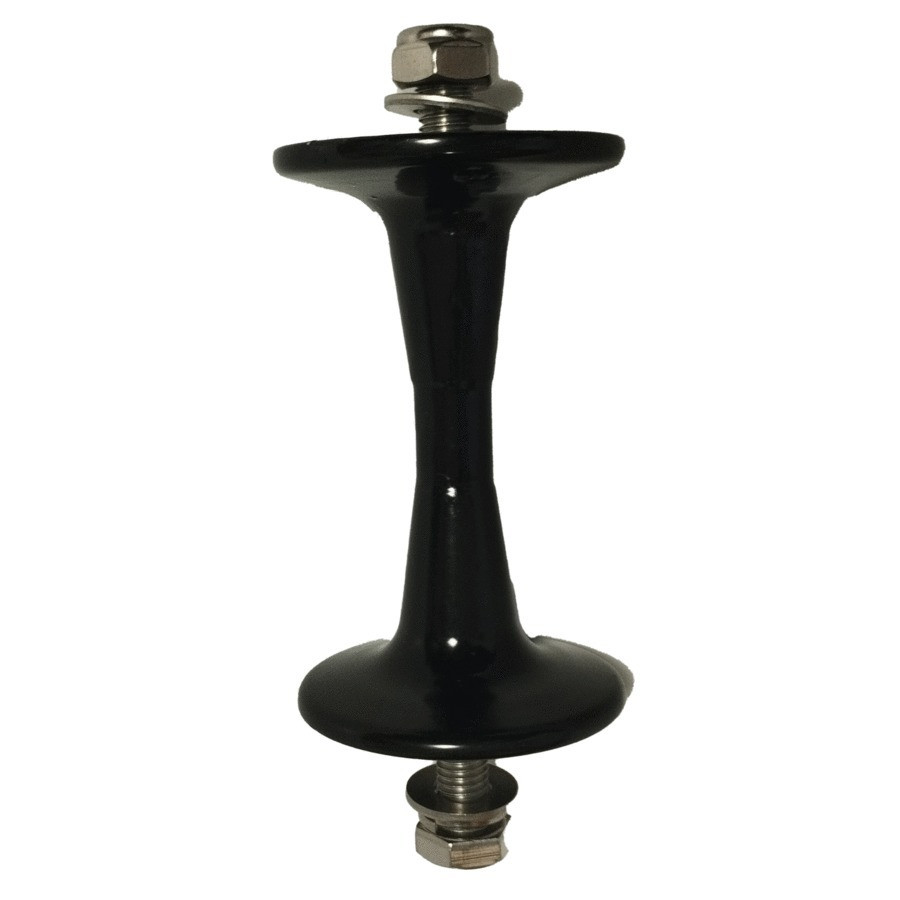

Rehausse diabolo H100M CONEKT
Référence : AD
Quantité :
+
-
Fixation courte de rail CONEKT
Référence : R25
Quantité :
+
-
Fixation large de rail CONEKT
Référence : R25XL
Quantité :
+
-
Bouchon de finition pour tube de rallonge CONEKT
Référence : SR2
Quantité :
+
-
Tube de rallonge diam 60MM sur mesure CONEKT
Référence : TCONEKT
Quantité :
+
-

Utilisation

L'installation d'une ligne de vie à rail CONEKT sur charpente métallique se fait par l'intermédiaire :

- du crapaud double CRA et du support à crapauter SC

- de la fixation courte de rail R25 pour fixer directement le rail sur le support à crapauter ou bien sur une rehausse (articulation AR ou diabolo AD) si cela est nécessaire

Il est possible de cumuler les rehausses et même rajouter un tube sur mesure si le dégagement nécessaire est plus important encore.

Dans des cas particuliers, selon le support plafond, il est possible de fixer directement le rail avec la fixation large de rail R25XL.

Caractéristiques techniques à respecter :

Utilisation plafond avec rail standard ou XL

Entraxe entre fixations avec rail standard : 5m max, si suspensions, fixations à mettre tous les 2,5m

Entraxe entre fixations avec rail XL : 6m, si suspension 5m

4 utilisateurs simultanément maximum / 2 utilisateurs si suspension

Vérification périodique au moins 1 fois tous les 12 mois

Descriptif technique

Ligne de vie rigide en aluminium anodisé


Les rails CONEKT et les composants de la LDV n’ont pas d’arêtes vives susceptibles de détériorer longues ou cordes


Retrouvez tous les composants de la ligne de vie rail p. 148-149 du catalogue 2024
